Beschreibung der Bausätze

• Der C5-Umbausatz
• Der C3-Umbausatz
• Der Pegelwandler-Bausatz
• Das Helixfilter-Einbauset
• Packet-Radio Schalter

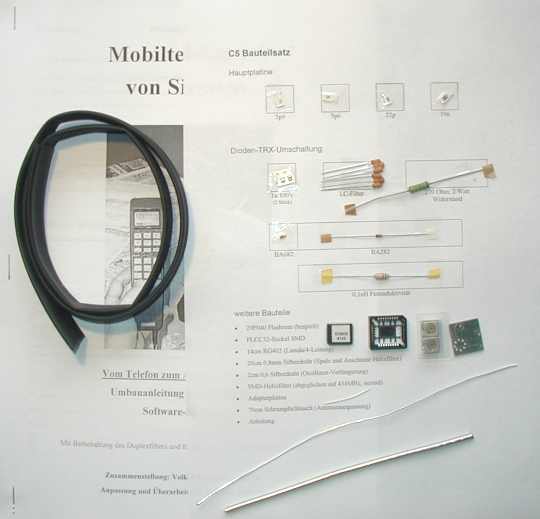

Der C5-Umbausatz

Neben Fertiggeräten biete ich auch Komplett-Bausätze für den C5-Umbau an. Diese bestehen aus allen Teilen, die in ein C5 eingebaut werden müssen.

Aufbauanleitung als PDF-Datei (1350 KByte).

Für 30,- EUR ist folgendes im Bausatz enthalten:

• Flashrom 29F040, bespielt mit der neusten Software
• PLCC32-Sockel
• alle Kondensatoren und Widerstände (incl. 2 Stück fur die Spannungsmessung)
• 2 SAW-Filter TA433K1
• 2 SMD-Induktivitäten 100nH, 33nH
• 1 Stück RG402 (SemiRigid) Kabel für die l/4-Leitung
• BA682, BA282 - Dioden
• 2 Watt Widerstand, LC-Filter, Festinduktivität
• 70cm Schrumpfschlauch zur Antennenanpassung
• Siberdraht 0,6mm (2cm)
• 15cm Fädeldraht (0,28mm)
• Anleitung (26 Seiten!) auf CD-Rom
• Inhalt der CD-Rom:
  • Komplette aktuelle digisolutions.de-Seite (z.Z. rund 52 MB)
  • unfertige Testsoftware
  • neuste Beta-Versionen von SC5BOS und C5-SUP
  • Programmierwerkzeuge (Assembler, Linker)
  • weitere (Programmier-)Dokumentation

Zum Umbau benötigt man i.d.R. folgende Werkzeuge:
Torx- und Kreuzschlitzschraubenzieher, Pinzette, SMD-Lötkolben, 100W-Lötkolben (flache Spitze), feines Lötzinn, Entlötlitze, kleiner Seitenschneider, Spitz- oder Flashzange, 5mm Schaft (z.B. Bohrer), Lineal.

Optional: Heißklebepistole, Glasfaserpinsel, 0.8mm Bohrer, Platinenreiniger.

Zum Abgleich sollte man ein Multimeter oder eine weiteres 70cm Gerät besitzen (besser Scanner, der 380-410MHz kann). Außerdem ist für den Duplexerabgleich ein Meßsender und ein Leistungsmesser nötig. Ein Meßplatz mit Netzwerkanalyzer ist natürlich das Optimum (Abgleich in 3-5min!).

Der C3-Umbausatz

Neben vielen C5 besteht auch immer wieder die nachfragen nach einer Umbaulösung für das Siemens C3. Daher biete ich auch für dieses Gerät einen Bauteilesatz an. Jedoch ist der Umbau dieses Gerätes etwas koinstruktionsbedingt schwieriger als der vom C5.

Es ist folgendes im Bausatz enthalten:

• Flashrom 29F040 oder 29F010 (DIL; je nach C3-Version), bespielt mit der neusten Software
• SOW-PLCC32 Adapterplatine bei gelöteten EProm
• alle Kondensatoren
• 2 SAW-Filter TA433K1
• 1 Stück RG174 Kabel für die l/4-Leitung
• BA682, BA282 - Dioden
• 2Watt Widerstand, LC-Filter, Festinduktivität
• 15cm Fädeldraht (0,25mm)
• CD-Rom (leider noch keine PDF-Anleitung wie beim C5)
• Inhalt der CD-Rom:
  • Komplette aktuelle digisolutions.de-Seite (z.Z. rund 52 MB)
  • unfertige Testsoftware
  • neuste Beta-Versionen von SC5BOS und C5-SUP
  • Programmierwerkzeuge (Assembler, Linker)
  • weitere (Programmier-)Dokumentation

Zum Umbau benötigt man i.d.R. folgende Werkzeuge:
Kreuzschlitzschraubenzieher, Pinzette, SMD-Lötkolben, 100W-Lötkolben (flache Spitze), feines Lötzinn, Entlötlitze, kleiner Seitenschneider, Spitz- oder Flashzange, Lineal.

Optional: Heißklebepistole, Glasfaserpinsel, Platinenreiniger.

Zum Abgleich sollte man ein Multimeter oder eine weiteres 70cm Gerät besitzen (besser Scanner, der 380-410MHz kann). Außerdem ist für den Duplexerabgleich ein Meßsender und ein Leistungsmesser nötig. Ein Meßplatz mit Netzwerkanalyzer ist natürlich das Optimum (Abgleich in 3-5min!).

Der Pegelwandler

Zum Einspielen neuer Software wird ein Pegelwandler benötigt. Daher habe ich auf hier einen Bausatz und ein Fertiggerät zusammengestellt.

Aufbauanleitung als PDF-Datei (35kByte).

Der Clou an dem Pegelwandler ist dabei seine Größe. Die Platine wird einfach mit in das Steckergehäuse der 9pol. Sub-D-Buchse eingesetzt! Alle Bauteile sind daher in SMD (SO + 1206 Bauformen). Die Stromversorgung übernimmt dabei wie üblich das Telefon.

Der Bausatz enthält:

• Platine
• Sub-D Buchse (9.pol)
• Steckergehäuse für Sub-D (9pol.)
• Max202 oder kompatibler IC (SO16-Gehäuse)
• 78L05 im SO8 Gehäuse
• Kondensatoren
• Aufbauanleitung

Nur beim C5-Komplettset:

• 1,5m 4adriges geschirmtes Kabel
• 26pos. High-Density Buchse
• Gehäuse für o.g. Buchse

Das Helixfilter-Einbauset

4-teiliges Set bestehend aus dem Helixfilter (auf 434MHz vorabgeglichen), der Adapterplatine, ca. 10cm 0.8mm Silberdraht und einem 20Ohm Widerstand.
Die Adapterplatine ist passgenau für den Ersatz des ersten SAW-Filters im C5 entwickelt. Sie kann nicht für den Ersatz des zweiten SAW benutzt werden. Stattdessen kann dieser durch den SAW-Filter TA433K1 ersetzt werden. Das Ausfräsen des Abschirmdeckels ist bei dieser Lösung unnötig.

Packet-Radio Schalter

Kleiner Analogschalter zum Schalten des 'Mobile'-Pin und der Sende-Modulation. Mit diesem Schalter ist 9k6 und 1k2 Packet-Radio über ein an der TAE-Buchse angeschlossenens Modem/TNC möglich.

Einbauanleitung (alte Version, 135KByte) als PDF-Datei.
Einbauanleitung (neue Version, 410KByte) als PDF-Datei.

Der Schalter ist fertig aufgebaut und wird mit dem nötigen Zubehör geliefert.
