Grunddämpfung verschiedener gebräuchlicher
Koaxleitungen in Abhängigkeit von der Nutzfrequenz für eine Länge
von 100m.
(aus dem Fragenkatalog Klasse 3 übernommen)
Zur Amateurfunkzentrale ~ Zur CB-Funk-Zentrale
In jedem Kabel gehen durch den ohmischen Widerstand
Teile der HF-Energie verloren. Sie werden im Kabel in Wärmeenergie
umgewandelt. Die Größe dieses Verlustes wird durch die Dämpfung
angegeben (üblicherweise in der Einheit dB).

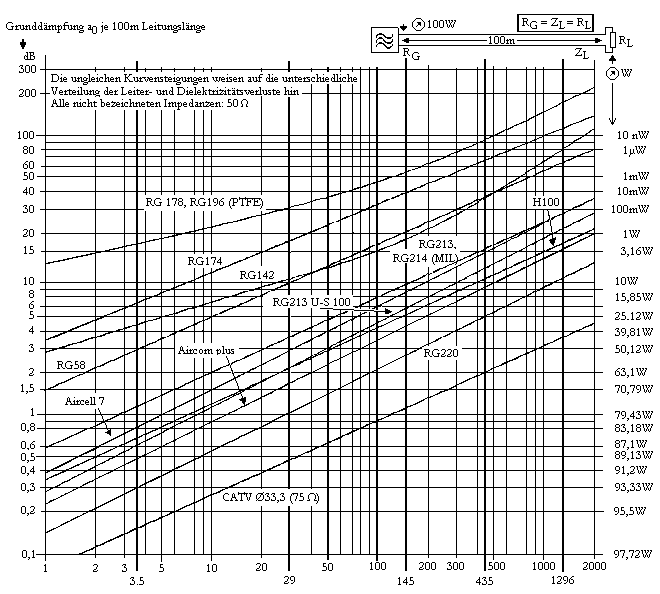

Im folgenden Diagramm sind die im Funk üblichen Kabeltypen mit ihrer
Dämpfung pro 100 Meter abhängig von der Nutzfrequenz aufgeführt.
Grunddämpfung verschiedener gebräuchlicher
Koaxleitungen in Abhängigkeit von der Nutzfrequenz für eine Länge
von 100m.
(aus dem Fragenkatalog Klasse 3 übernommen)
| Kabeltyp |
|
|
|
|
|
| Wellenwiderstand (Ohm) | 50 +- 2 | 50 +- 2 | 50 +- 2 | 50 | 50 |
| Gleichstrom Widerstand (Ohm / km) innen / außen | 300/38 | 39/13,5 | 6/4,1 | 8,6 / 8,5 | |
| Kapazität (pF / m) | 101 | 101 | 101 | 84 | 74 |
| Verkürzungsfaktor | 0,66 | 0,66 | 0,66 | 0,85 | 0,83 |
| Max. Betriebspanneung (kV) | 5 | ||||
| Gewicht ca. (kg / km) | 11 | 38 | 159 | 150 | 72 |
| Max. Zugbelastung (d aN) | 3 | 6 | 30 | ||
| Min. Biegeradius | 15 | 25 | 50 | 55 | 25 |
| Innenleiterdurchmesser (mm) | 7 x 0,16 | 19 x 0,18 | 7 x 0,76 | 1 x 2,7 | 19 x 0,37 |
| Innenleiter-Material | Stak-Litze, blank | Cu-Litze, verzinnt | Cu-Litze, blank | Cu, massiv | Cu |
| Außenleiter-Durchm. (mm) | 7,90 | 1. 5,10 und 2. 5,75 | |||
| Außenleiter-Material | verz. Cu-Geflecht | verz. Cu-Geflecht | Cu-Geflecht, blank | Cu-Folie / Cu-Geflecht | |
| Dielektrikum-Durchm. (mm) | 1,50 | 2,95 | 7,30 | 7,20 | 5,00 +- 0,10 |
| Dielektrikum-Material | PE | PE | PE | ||
| Mantel-Durchm. (mm) | 2,60 | 4,95 | 10,30 | 10,80 | 7,30 +- 0,20 |
| Mantelmaterial | PVC, schwarz | PVC, schwarz | PVC, schwarz | PCV Typ TM2 | |
| Dämpfung | s.o. | s.o. | s.o. | s.o. | s.o. |
