ServiceManuals für C-Netz-Telefone

Siemens C2 Dokumente / Schaltpläne

Dank Günther (kein OM) kann ich nun 1A Schaltpläne zur Verfügung stellen. Alle sind im PNG-Format.

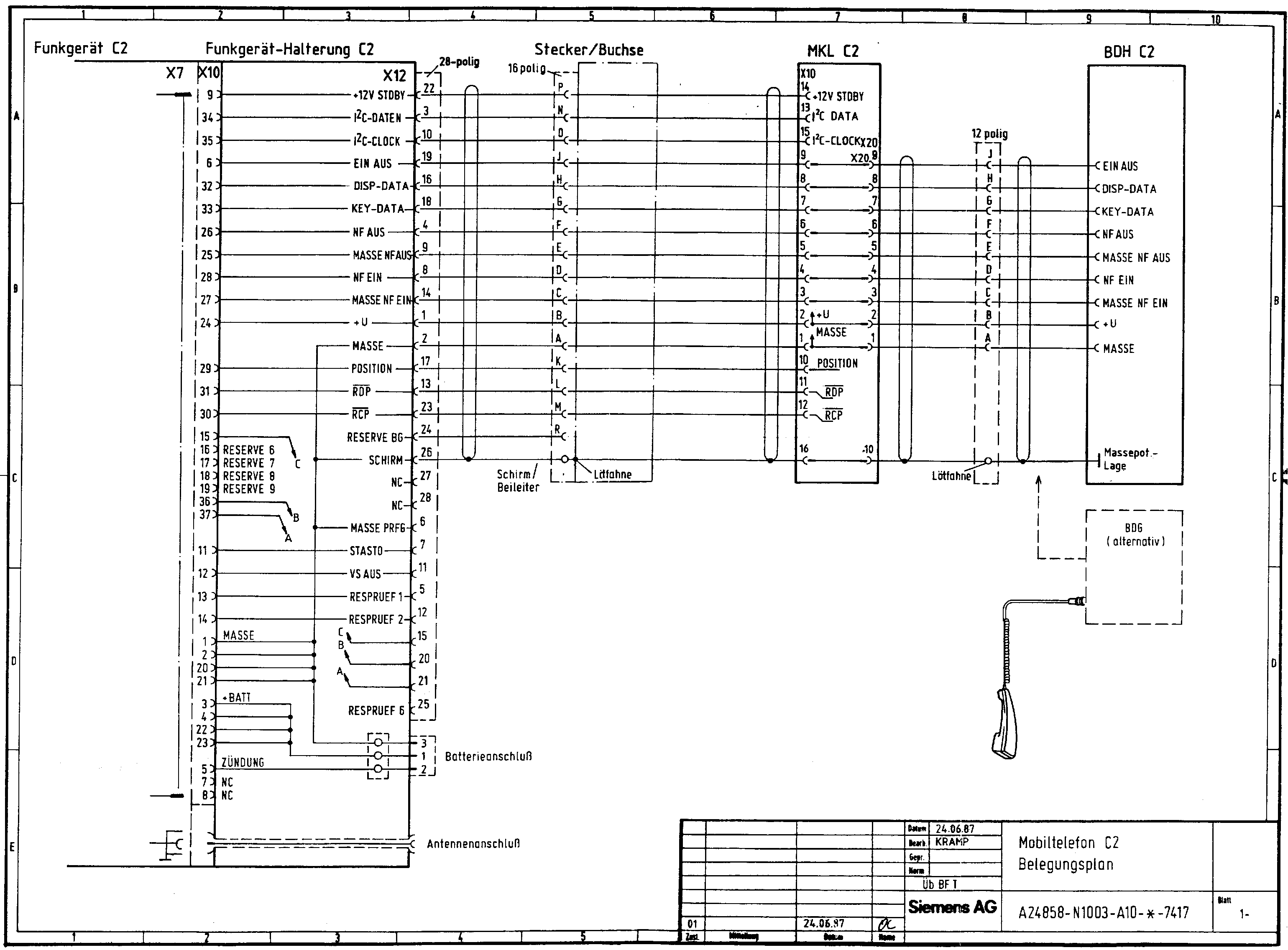

• Belegungsplan

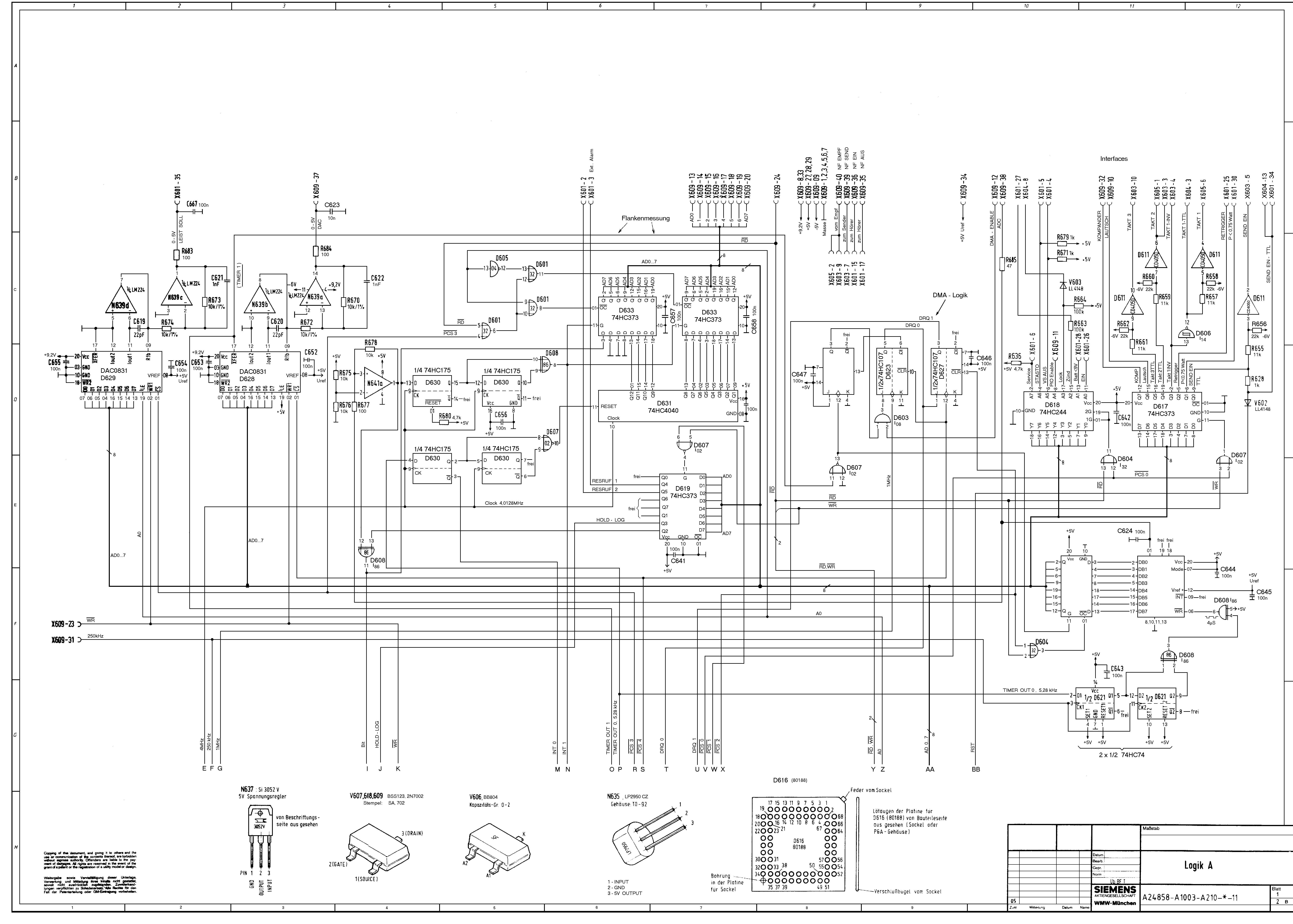

• LOGIK_A 1/2 (Hauptplatine)
• LOGIK_A 2/2 (Hauptplatine)

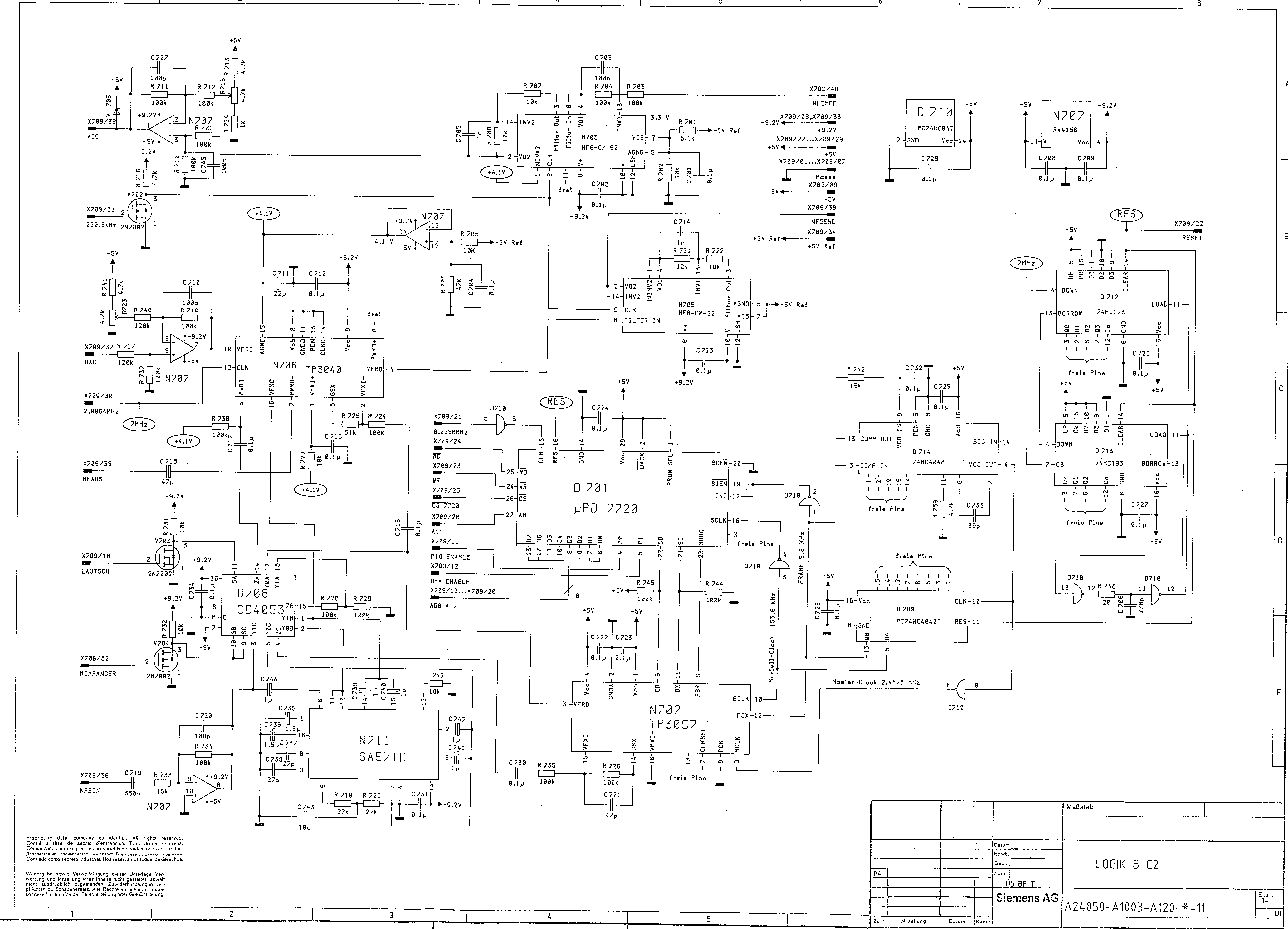

• LOGIK_B (Tochterplatine)

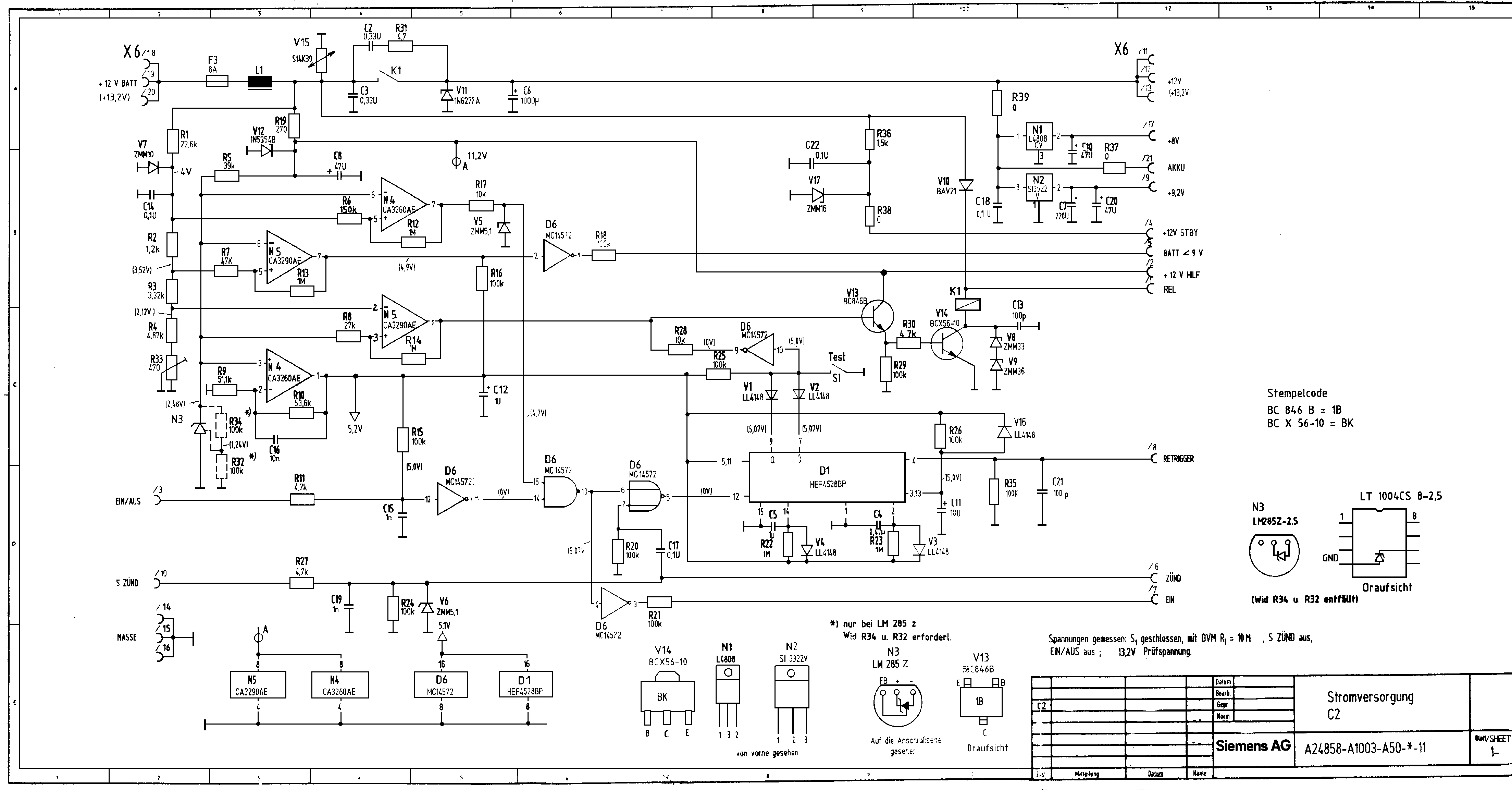

• Stromversorgung

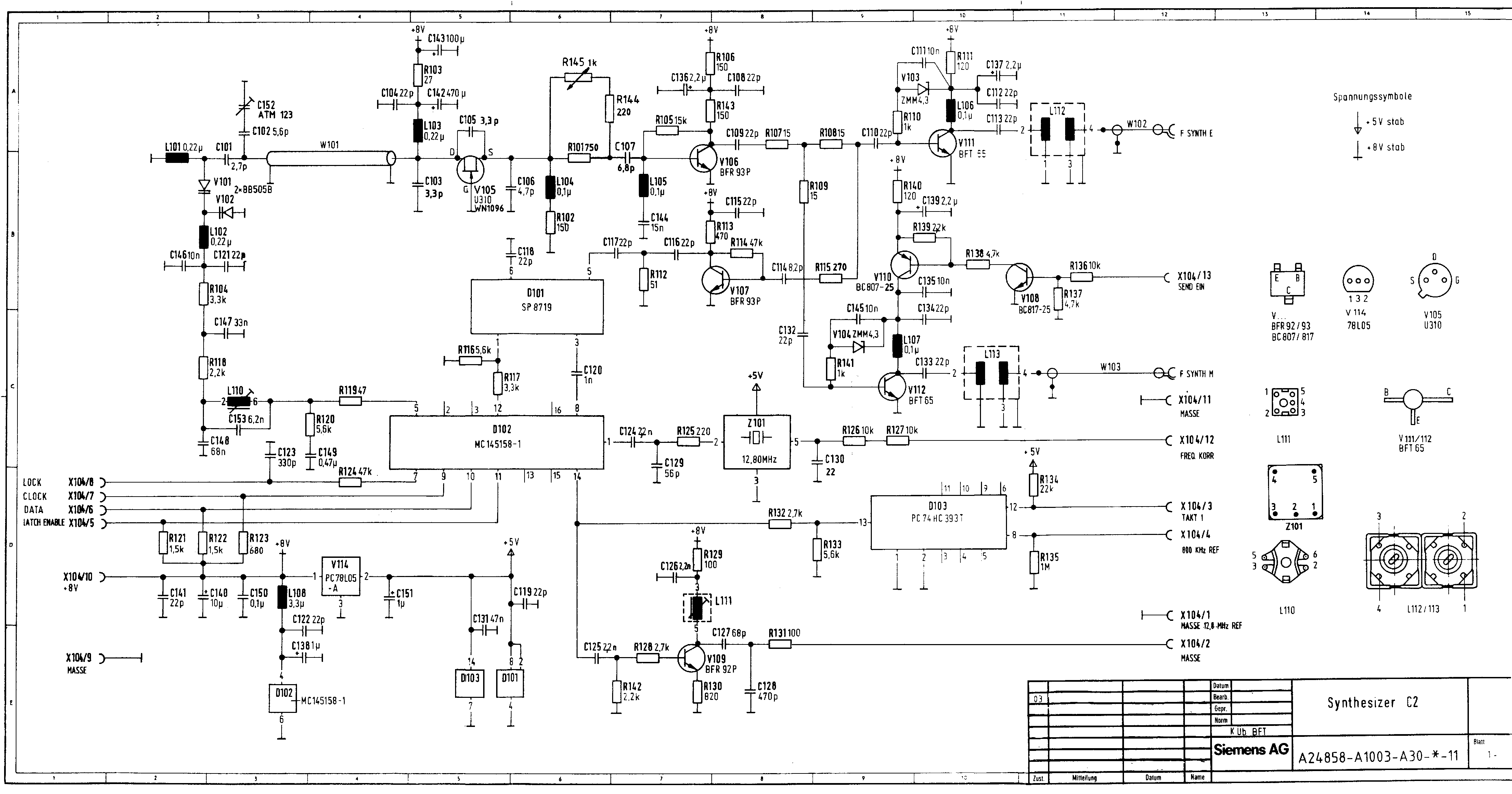

• Synthesizer

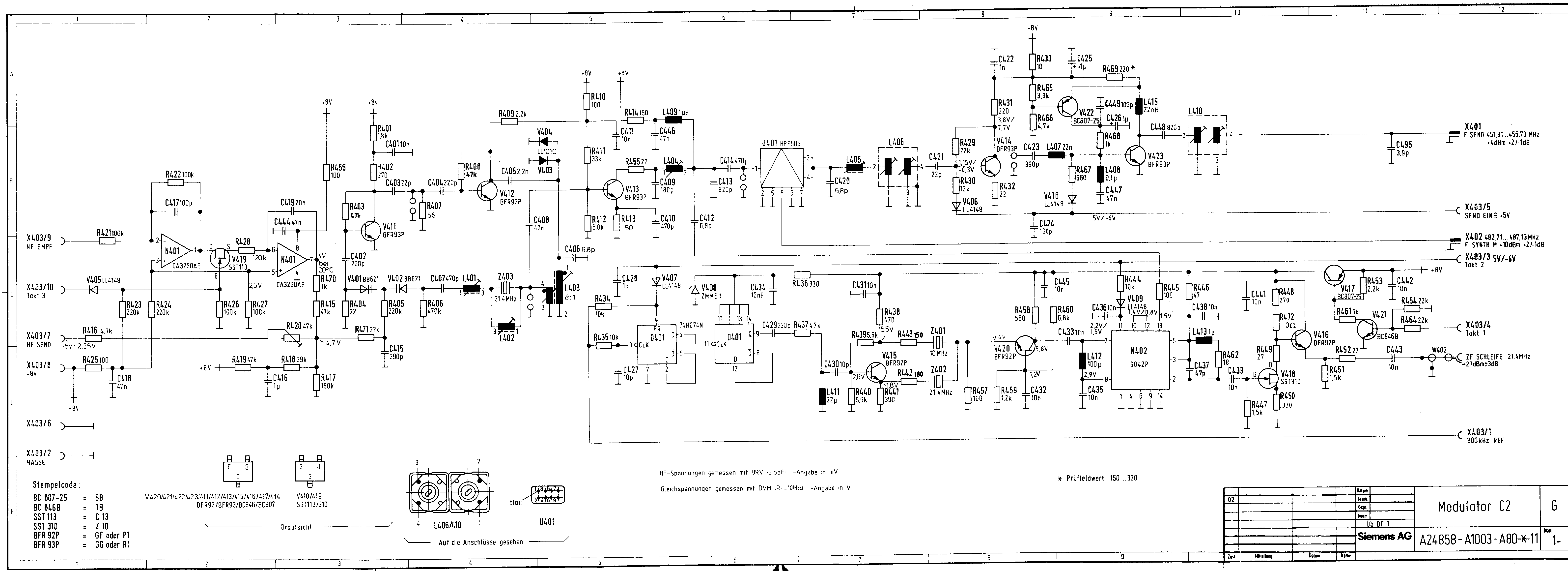

• Modulator
• Empfänger

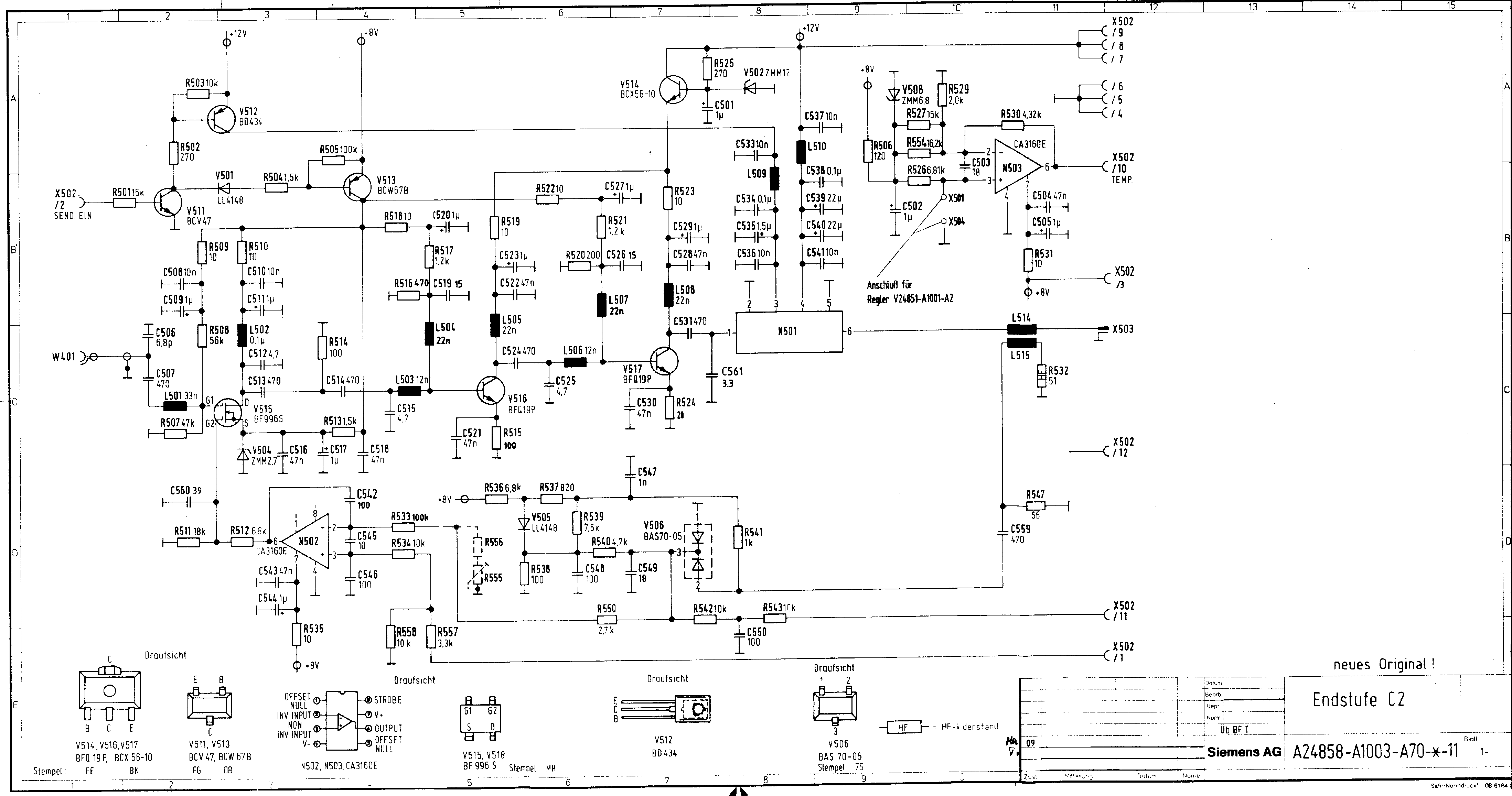

• Sender / PA

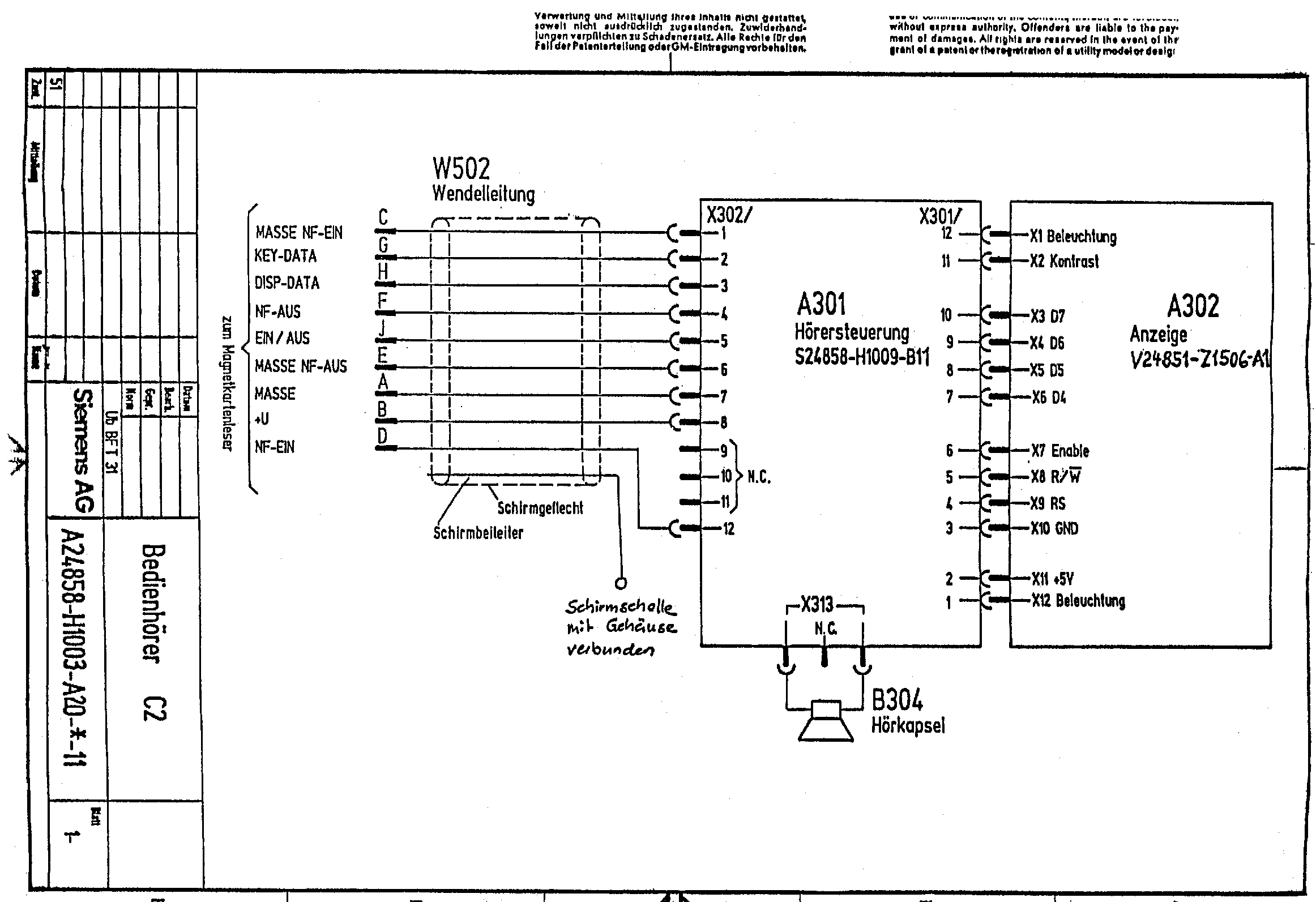

• Bedienhörer Verdrahtung
• Hörersteuerung Teil1

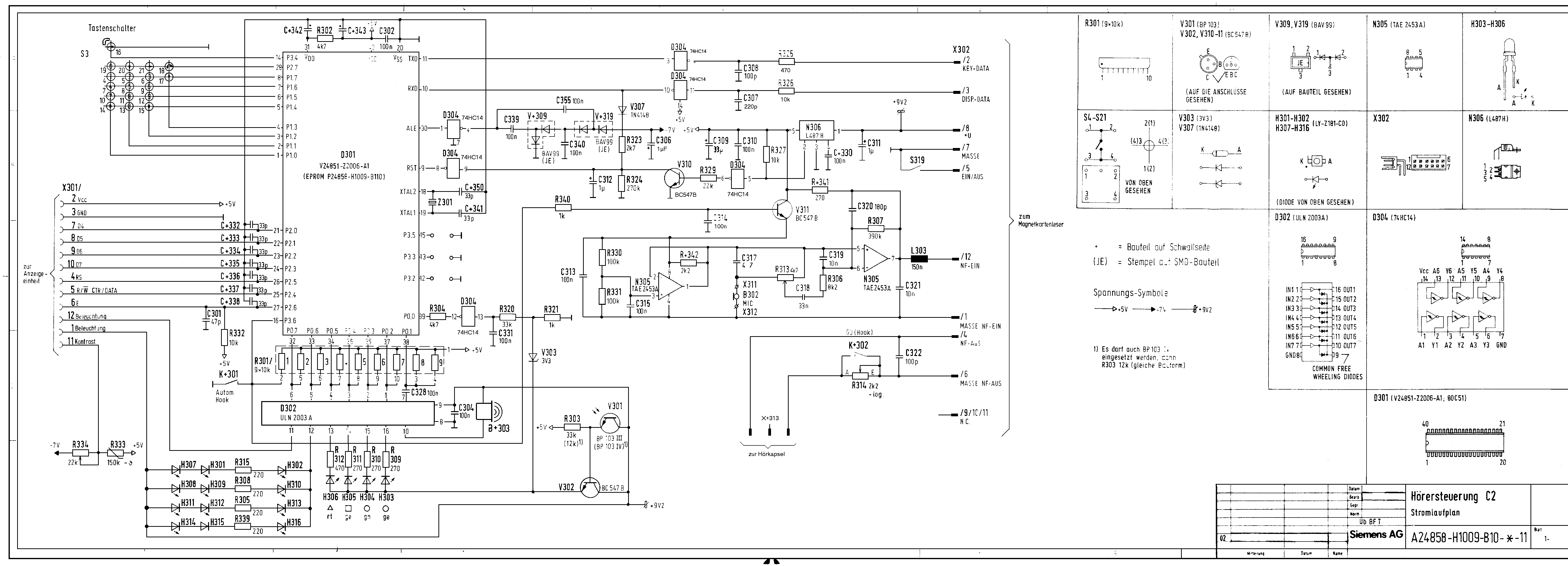

• Hörersteuerung Teil2

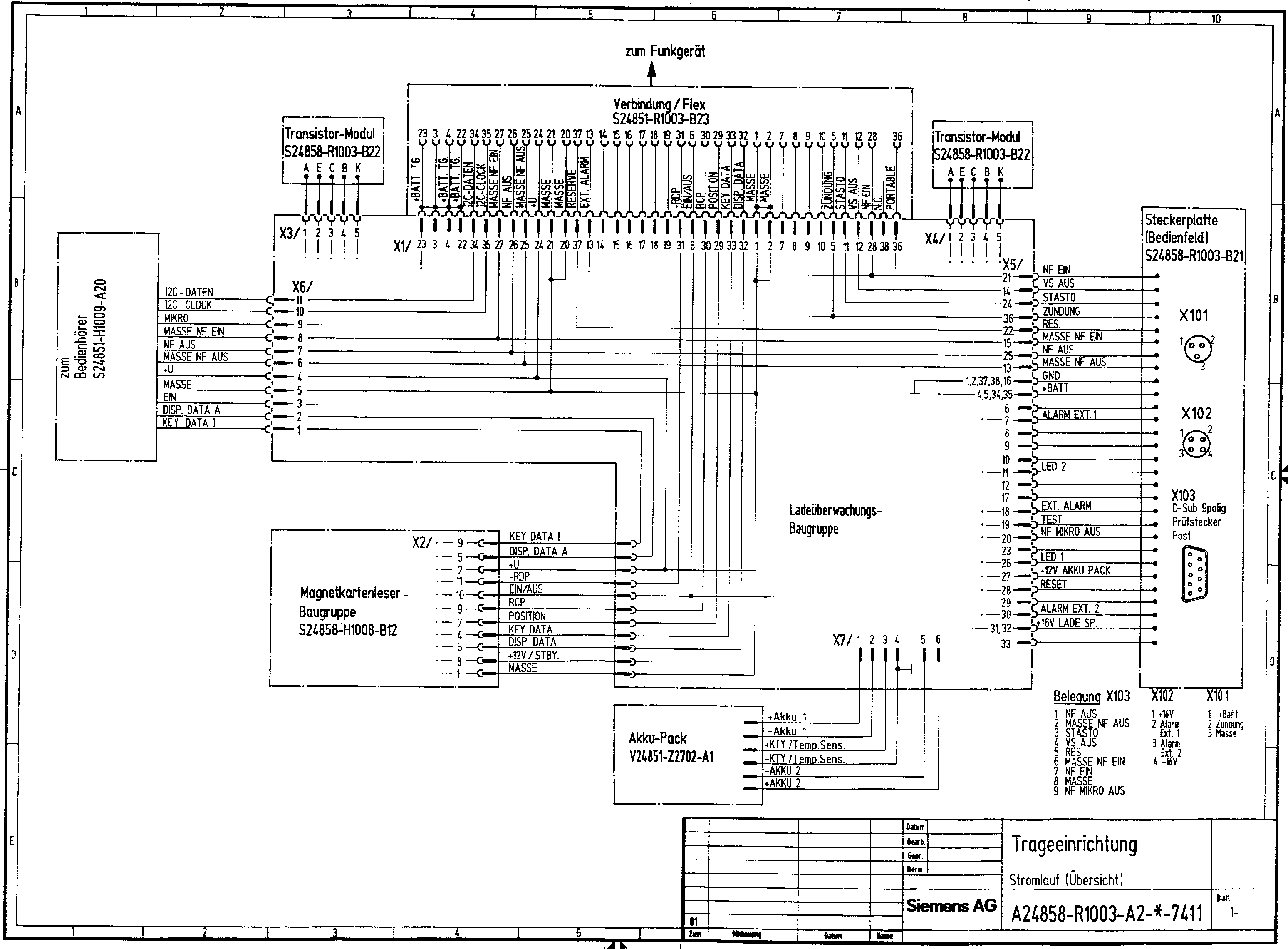

• Trageeinrichtung

Siemems C3 Dokumente / Schaltpläne

• ServiceManual: Beschreibung C3 (ZIP, 384KByte)
• Servicemanual: Übersichtspläne, Stromversorgung, Hauptplatine (ZIP, 2446KByte)
• Schalt- und Bestückungspläne: C3 Logic (ZIP, 958KByte)
• Schalt- und Bestückungspläne: PA (ZIP, 1936KByte)
• Schaltpläne: Module (ZIP, 732KByte)

Siemems C4 Dokumente / Schaltpläne

Register5 (4,19MByte) - Inhalt

• Beschreibung
• Arbeitsweise des Funkgerätes
• Antenne
• Stromversorgung
• Chipkartenleser
• Steuerung
• Bedienfeld
• Schaltbilter
• Alle Schaltbilder und Bestückungspläne
• nicht enthalten: Verdrahtungspläne, Bestückungspläne mit Wiring Diagrams

Siemems C5 Schaltpläne

• Digitalteil (Tif-Bild, zipped ~431KByte)
• Empfänger (Tif-Bild, zipped ~240KByte)
• Sender, Modulator (Tif-Bild, zipped ~206KByte)
• Stromversorgung (Tif-Bild, zipped ~214KByte)
• TAE-Option Telefonschnittstelle (PNG, zipped ~567KByte)

Siemems C5 Dokumente

Mit Hilfe einer Service- und Warungskarte (siehe Bausätze) kann ein Original-C5 in den Service Modus versetzt werden. Die Service-Bediensoftware wird in der Wartungsanleitung beschrieben:

• Wartungsanleitung Cover (~850KB)
• Wartungsanleitung (~435KB)

AEG Telecar CD Dokumente / Schaltpläne

Register 3 (384KByte) - Inhalt

• Wartungsfunktionen
• Servicefunktionen
• Beschreibung der Service-Funktionen
• Monitorfunktionen
• Ablaufdiagramme

Register 4 (1,24MByte) - Inhalt

• Signalplan
• Prüf- und Abgleichanweisung
• Technische Daten

Register 5 (2,63MByte) - Inhalt

• Beschreibung der Baugruppen
• Ersatzteile (teilw.)
• Schalt- und Bestückungspläne

Register 6 (388KByte) - Inhalt

• Übersicht Bedienhandapparate
• Ersatzteile
• Schaltbilder und Bestückungspläne

Register 7 (1,03MByte) - Inhalt

• Freihörsprechset
• Sprachcomputer / Anrufbeandworter
• Batterieeinheit
• nicht dabei: Faxsystem Roadfax/Carryfax

Register 8 (40KByte) - Inhalt

• nur: Verbindungsleitungen

Bosch OF7 Dokumente / Schaltpläne

Register 5 (1,98MByte) - Inhalt

• Beschreibung der HF-Platte (RX, TX, PA)
• Technische Daten
• Schalt- und Bestückungspläne

Register 6 (1,04MByte) - Inhalt

• Beschreibung der NF-Platte
• Technische Daten Interface
• Schalt- und Bestückungspläne

Register 7 (1,37MByte) - Inhalt

• Beschreibung der Steuerplatte
• Technische Datene
• Schalt- und Bestückungspläne

Steuerplatte 1 (371KByte) - Inhalt

• andere Hardwareversion der Steuerplatte
• Schalt- und Bestückungspläne

Philips Porty Dokumente / Schaltpläne

Zur Zeit noch sehr lückenhaft. Weitere Schaltpläne in Vorbereitung. Alle Dokumente beziehen sich auf das FT52 Modell. Dieses ist jedoch fast identisch zum FT53. Der HF-Teil des FT51 ist ebenfalls fast identisch dem des FT52.

Kapitel 2: Signale (186 KByte)

Beschreibung aller Signale in den Schaltplänen

Kapitel 5: Blockschaltbilder (86 KByte)

• Blockschaltbild TX
• Blockschaltbild RX
• Blockschaltbild VCO

Kapitel 5: Schaltplan Funkteil (380KByte)

• Schaltplan Funkteil TX und RX
• Schaltplan Synthesizer und Modulator

Kapitel 17: Wartungsanleitung (~275KB)

Mit Hilfe einer original Warungskarte kann das Porty in den Service Modus versetzt werden. Leider kann noch keine Emulatorkarte angeboten werden.

diverse Schaltpläne

• einfache Dioden TX/RX Umschaltung für umgebaute C-Netz-Geräte
• Pegelwandler für die RS232-Schnittstelle
