Umbauanleitung Sendefilter

Ersetzen der Sendefilter durch einen Helixfilter (alt)

Die beiden SAW-Filter (selber Typ wie beim C4, C5) sind zu entfernen und gegen einen Helixfilter und eine Spule zu ersetzen. Dies ist im Eingebauten Modul eine sehr knifflige Angelegenheit. Mittels einer Adapterplatine kann der Filter auf der Seite liegend eingebaut werden.

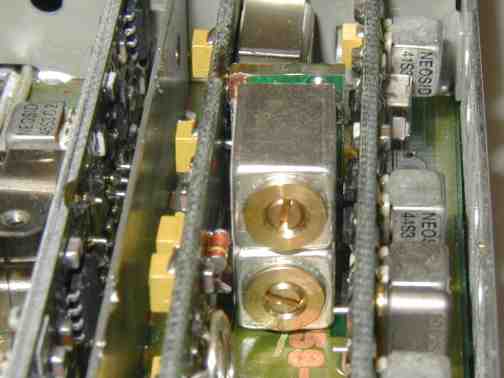

Helixfilter seitlich liegen fertig im C3 montiert.

Die Adapterplatine war jedoch für eine stehende Montage auf einem SAW-Filter-Platz vorgesehen. Sie mußte für die Verwendung im C3 verändert werden.

Einbau der Adapterplatine

Lötstoplack entf. vorb. Adapter Einbau vorderer Anschluß hinterer Anschluß

Die Adapterplatine sollte wie oben dargestellt eingebaut werden. Es ist darauf zu achten, das sie mittig der 8 alten SAW-Pins steht, so das a) die IN/OUT Pins nicht verdeckt werden und b) die Platinenkante sich näher dem linken Pin befindet, da der Anschlußdraht zwischen Platine und Helixfilter zu liegen kommt.
Die Anschlüsse bestehen aus 0,6mm versilberten Draht (CuAg). Beim darauf folgenden Einbau des Helixfilters muß darauf geachtet werden, das der dazwischen liegende Draht nicht eingeklemmt wird und Masse berührt. Ebenso darf der Filter nicht die Bauteile auf der nebenstehenden Platine berühren.

Einbau der Spule

Die Spule wird aus 1,5 Windungen Silberdraht (0,6mm Durchmesser) hergestellt und wie dargestellt eingelötet.

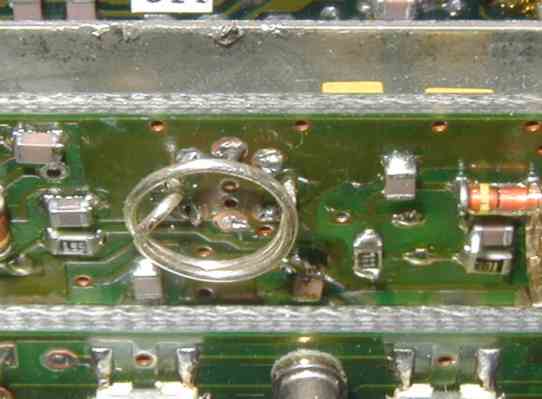

Spule aus 0.6mm CuAg Draht

Achtung! Bei Tests hat sich herausgestellt, das die Spule bei ca. 430 Mhz zu schwingen beginnt. Wer auf Nummer sicher gehen möchte, lötet statt einer Spule eine Drahtbrücke ein.

Vergleichswerte

gemessen Original@450MHz Umbau@435MHz
Treiberausgang -20dBm -22,5dBm
Unterdrückter VCO -63dBm -43dBm
RX-Empfindlichkeit -114,5dBm -113dbm (-111dBm Bandenden)
ZF-Eingang bei gl. Empfindl. ca. -90dBm ca. -90dBm
