DV-ATRX |
|
|
ATRX steht für "Adapter und Tranceiver".

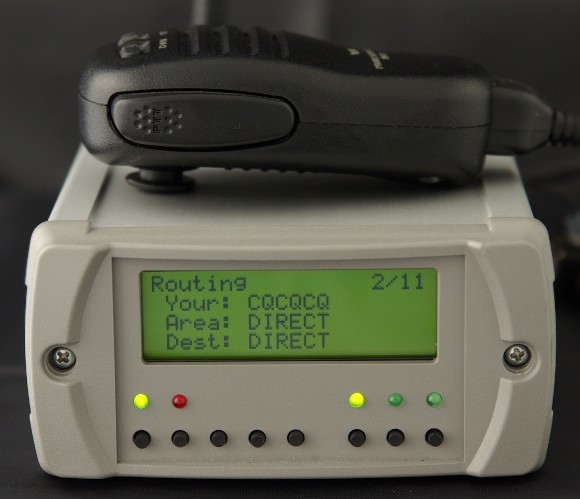

Der DV-ATRX ist ein universelles Gerät zur Verarbeitung von digitaler Sprache (DV). Dank der opensource Firmware kann es für sehr viele verschiedene Zwecke eingesetzt werden. Als Schnittstelle zum Bediener ist ein Bedienteil mit einem LC-Display (4x20 Zeichen) und 8 Tasten, ein Lautsprecher und ein 8pol. Mikrofoneingang vorgesehen. Über eine 6pol. MiniDIN Buchse kann ein Funkgerät (Datenbuchse) angeschlossen werden (Adapter-Funktion). Wird ein 70cm Transceiver und ein PA-Modul eingebaut, ist der DV-ATRX ein kompettes Mobilfunkgerät.
Da der DV-ATRX auf dem DV-Modem basiert, unterscheiden sich ein Siemens C5 mit DV-Modem und der DV-ATRX in ihren Möglichkeiten nur minimal.

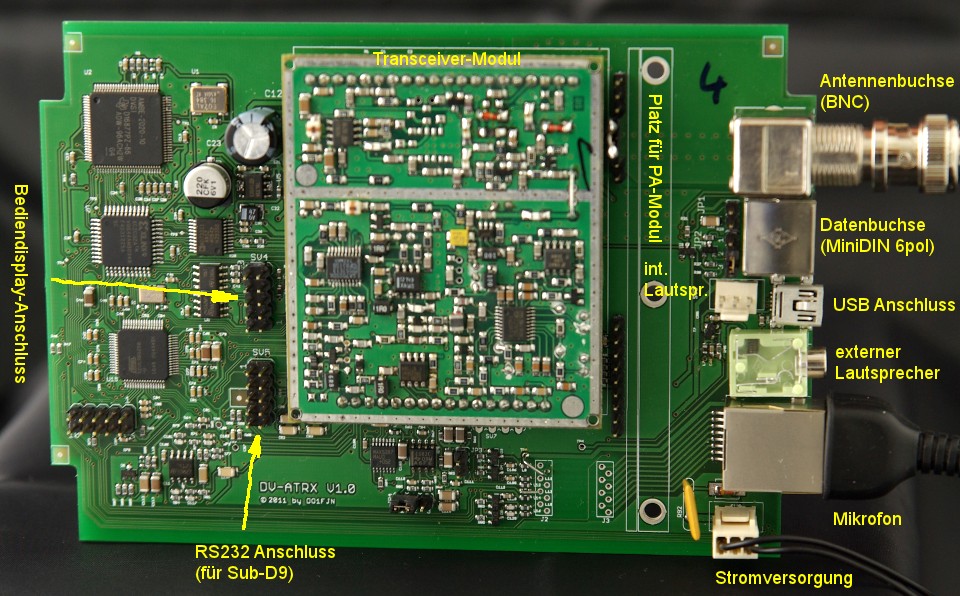

Die Hardware (Mainboard) ist nach letzten Korrekturen, die nach Musterbestückung verifiziert werden, fertig.
Derzeit arbeite ich intensiv an der dvfw für den DV-ATRX, es sind leider keine weiteren Entwicker hinzu gekommen. Das Implementieren einer einfachen Bediensoftware (für eine 4x20 Text-Anzeige) ist fast for einem ersten Beta-Release. Auf viele Kompfort-Funktionen (DTMF/CTCSS Steuerung Analogbetrieb, Routing-Verwaltung) muss erst einmal verzichtet werden. Jedoch ist die Hotspot/Dongle Funktion verfügbar.
Kleine und mittlere Fehler müssen noch behoben werden...
Die die Entwicklung in der Freizeit erfolgt, kann ich leider keinen definitiven Zeitplan aufstellen. Die Realisierung der Serie kann erst erfolgen, wenn die aktuelle Hardware komplett getestet und die dvfw (Beta) auf aktuellen Boards bei Testern stabil funktioniert. Schätzung: März 2012.
| Pin | Belegung |
 |
|---|---|---|
| 1 | Masse / GND | |
| 2 | Modulation (Ausgang) | |
| 3 | Demdolation (Eingang) | |
| 4 | PTT (Ausgang) | |
| 5 | SQL Squelch / RSSI (Eingang) | |
| 6 | unbelegt (AFSK Pin) |
Die Grafik entspricht der Draufsicht auf die Buchse.
| Pin | Belegung |
|---|---|
| 1 | 5V (USB OTG: max. 500mA) |
| 2 | Data (-) |
| 3 | Data (+) |
| 4 | Detection |
| 5 | Masse / GND |
An die Klinkenbuchse kann ein Lautsprecher mit 8 Ohm Impedanz angechlossen werden. Der interne Lautsprecher ist abgeschaltet, wenn ein Externer angeschlossen ist.
Klinkenstecker: Spitze = NF-Signal (+), Letzter Ring = Masse (-).
| Pin | Belegung |
|---|---|
| 1 | Down Taste |
| 2 | Up Taste |
| 3 | 5V Versorgung |
| 4 | Analog Masse (Mikrofon Minus) |
| 5 | Mikrofon NF-Signal |
| 6 | PTT Taste |
| 7 | Masse (Tasten / Schaltung) |
| 8 | SC / FAST Taste |
Pin 1 ist links bei Draufsicht auf die Buchse. Die Belegung kann intern neu verkabelt werden. Hierzu kann auf der Platinenunterseite die Leiterbahnen durchtrennt und mittels Lackdraht neue Verbindungen zwischen J2 und J3 hergestellt werden.
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
JP1 - Modulation DC
Überbrückung des Ausgangskondensators. Gesteckt: Gleichspannungsanteil auf Modulation.
JP2 - PTT Ausgang
| 1-2 | PTT schaltet Versorgungsspannung (12V) |
| 2-3 | PTT schaltet gegen Masse (Voreinstellung) |
JP3 - Mikrofonspeisung
Wird der Jumper gesetzt, so wird eine Elecret Kapsel über den Eingang versorgt.
JP4 - Mikrofoneingang
| 1-2 | interner Vorverstärker aktiv |
| 2-3 | Mikrofon mit Vorverstärker |
